Un radiateur en fonte de plusieurs décennies pèse lourd, souvent bien au-delà de ce que des pattes murales vieillissantes peuvent supporter. Quand l’objectif est de stabiliser ce type d’émetteur, notamment après une isolation intérieure ou un changement de revêtement de sol, le choix du support devient un sujet technique à part entière. Le pied radiateur en fonte offre une réponse structurelle que la simple fixation murale ne couvre pas toujours, surtout dans les configurations de rénovation actuelles.
Charge au sol et fixation murale : ce que les données techniques montrent
La question centrale est celle de la répartition du poids. Un radiateur en fonte rempli d’eau atteint un poids en fonctionnement nettement supérieur à son poids à vide. Les consoles murales classiques sont dimensionnées avec un coefficient de sécurité, mais elles transfèrent l’intégralité de la charge au mur porteur ou à la cloison.
A lire aussi : Pied en fonte pour radiateur : solutions stables pour planchers fragiles
Les pieds au sol redistribuent cette charge vers le plancher. La différence est mesurable dans les configurations courantes.
| Critère | Fixation murale seule | Pieds au sol (+ anti-basculement mural) |
|---|---|---|
| Point de charge principal | Mur (parpaing, brique, placo) | Plancher / dalle |
| Compatibilité cloison légère | Limitée ou impossible | Oui, avec patte anti-basculement |
| Dégagement sous le radiateur | Fixe, déterminé par les pattes | Réglable (hauteur de pied adaptable) |
| Possibilité d’éloigner du mur (isolation) | Nécessite des fixations longues sur mesure | Oui, indépendant de la distance au mur |
| Risque sur plancher chauffant | Aucun (pas d’ancrage au sol) | Requiert une embase de répartition |
Le tableau met en évidence un point souvent négligé : la fixation murale seule devient inadaptée dès qu’on ajoute une contre-cloison isolante. Un forum spécialisé rapporte le cas d’un radiateur d’environ 150 kg nécessitant des fixations de 35 cm pour traverser une double cloison de 14,6 cm, ce qui pose un problème de porte-à-faux considérable.
A lire en complément : Maintenance industrielle : les ressources incontournables en ligne
Pieds de radiateur en fonte et plancher chauffant : une contrainte récente à connaître
Les guides techniques récents préconisent de ne pas ancrer mécaniquement des pieds de radiateur dans la chape d’un plancher chauffant. Percer la chape risque d’endommager les tubes du circuit, et la dilatation thermique du sol fragilise tout ancrage rigide.
La solution recommandée repose sur une approche combinée :
- Des embases larges ou des plaques de répartition sous chaque pied, pour distribuer le poids sans perforer la chape
- Une patte murale anti-basculement fixée dans le mur porteur, qui empêche le radiateur de verser sans reprendre la charge verticale
- Un dégagement suffisant entre le bas du radiateur et le sol (les recommandations mentionnent un espace de 10 à 15 cm) pour ne pas entraver la diffusion de chaleur du plancher
Cette approche combinée pied + appui mural remplace l’ancien réflexe du simple ancrage au sol. Sur un carrelage fragile (terre cuite, carreaux de ciment anciens), la logique est identique : répartir la charge sur une surface large plutôt que concentrer le poids sur deux points.

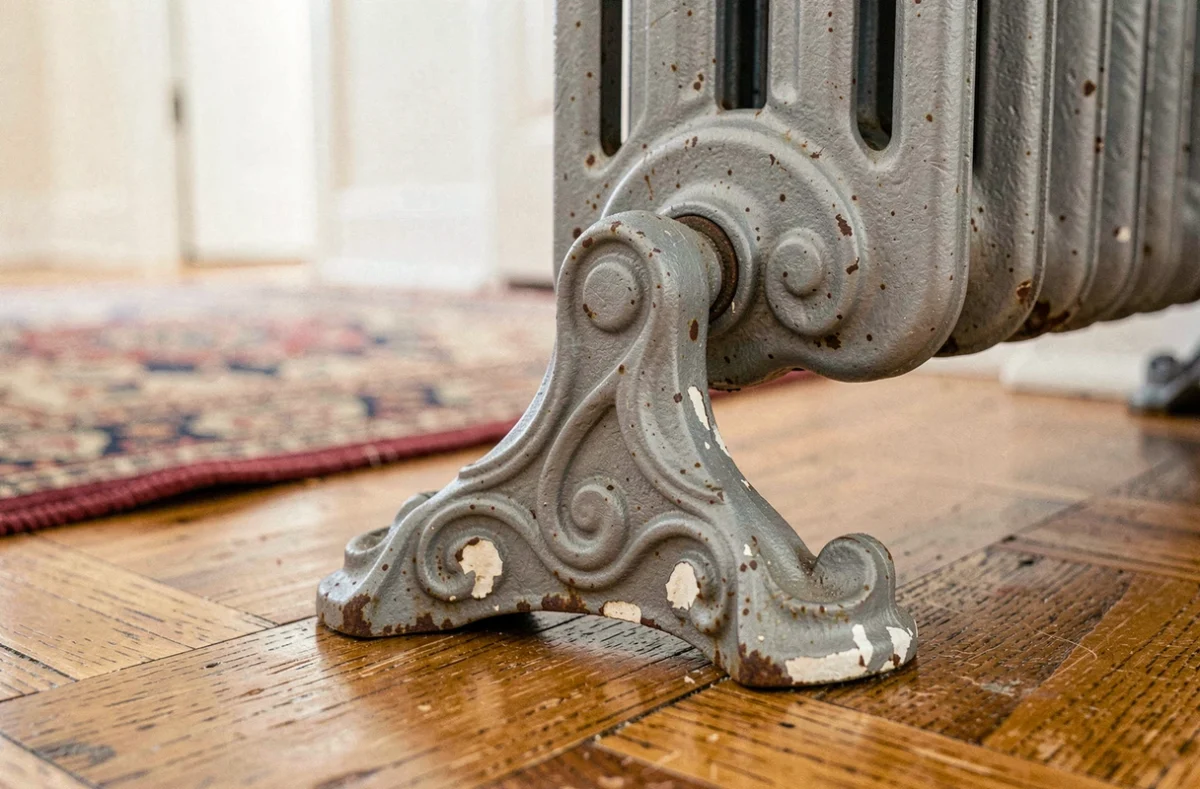

Dimensionner un pied radiateur en fonte : hauteur, écartement et poids admissible
Choisir un pied ne se limite pas à trouver un modèle compatible avec le nombre de colonnes du radiateur. Trois paramètres déterminent la stabilité réelle de l’ensemble.
Hauteur du pied et circulation d’air
Un pied trop court réduit l’espace sous le radiateur et limite la convection naturelle. Les préconisations techniques situent la hauteur idéale pour conserver un dégagement de 10 à 15 cm sous l’appareil. Sur un sol inégal (tomettes, parquet ancien), un pied réglable en hauteur permet de rattraper les défauts de planéité.
Écartement et nombre de pieds
Un radiateur long (plus d’une vingtaine d’éléments) nécessite plus de deux points d’appui. Deux pieds suffisent pour un radiateur court, mais trois deviennent nécessaires au-delà d’un mètre vingt de longueur. Sans ce troisième appui, le poids central fait fléchir les collecteurs en fonte, ce qui peut provoquer des fuites aux jonctions entre éléments.
Charge admissible par paire
Chaque pied possède une capacité de charge. Il faut raisonner en poids en fonctionnement (fonte + eau dans le circuit), pas en poids à vide. Le poids en fonctionnement dépasse souvent le poids à vide de plusieurs dizaines de kilos, ce qui change le dimensionnement requis.

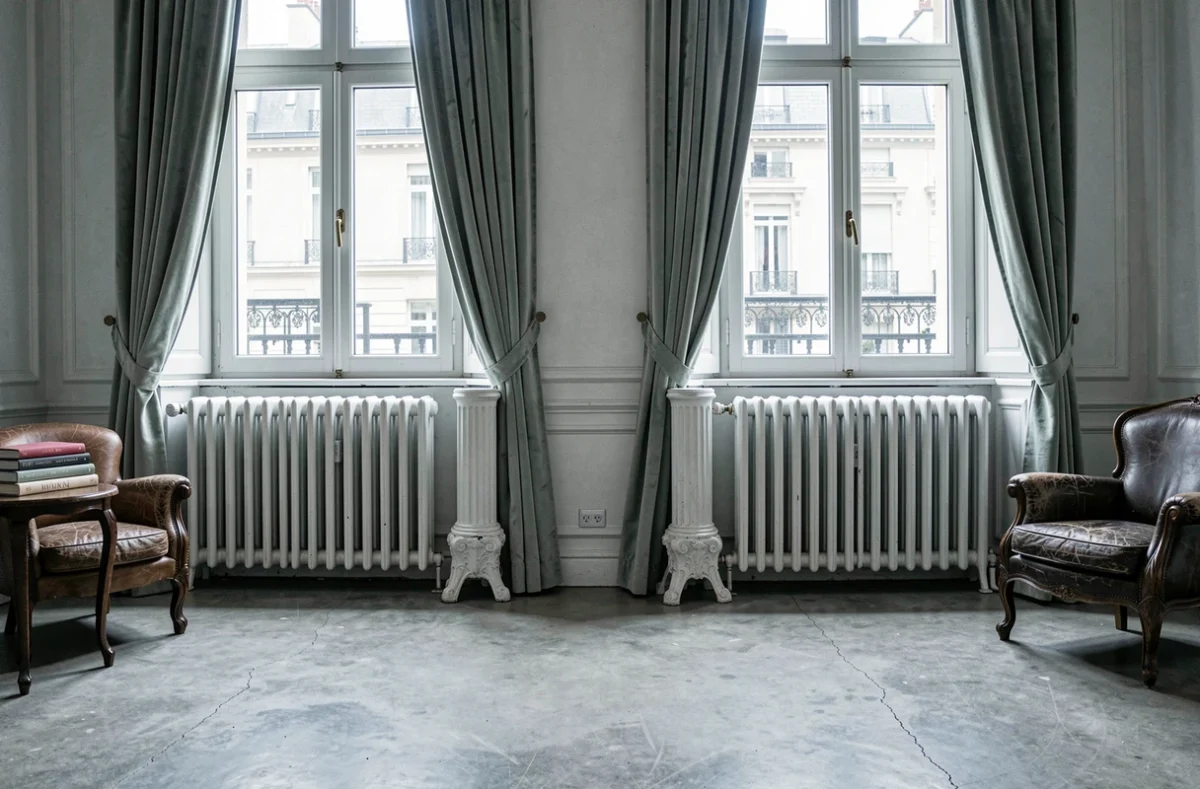

Rénovation patrimoniale et conservation des radiateurs fonte sur pieds
La tendance actuelle dans les rénovations de bâtiments anciens va vers la conservation des radiateurs en fonte existants, y compris lors de l’installation d’une pompe à chaleur air-eau. Ces émetteurs, grâce à leur inertie thermique, restent compatibles avec les systèmes basse température à condition d’être correctement dimensionnés.
Le passage sur pieds facilite cette conservation. Quand on isole les murs par l’intérieur, l’épaisseur ajoutée (isolant + parement) rend les anciennes fixations murales inutilisables. Poser le radiateur sur pieds évite de le démonter définitivement et préserve un élément qui contribue au cachet du bâtiment.
Les guides de réhabilitation énergétique du bâti patrimonial encouragent cette démarche : conserver les émetteurs d’origine quand leur état le permet, adapter le support plutôt que remplacer l’appareil. Un radiateur en fonte bien entretenu a une durée de vie qui dépasse largement celle des émetteurs modernes en acier ou en aluminium.
Le pied radiateur en fonte n’est pas un simple accessoire de quincaillerie. C’est la pièce qui permet de maintenir en service un émetteur performant dans un bâtiment dont les murs, les sols et le système de chauffage ont changé autour de lui. La stabilité d’un radiateur de plusieurs décennies repose sur un dimensionnement précis : hauteur de pied, nombre d’appuis et capacité de charge adaptée au poids en fonctionnement.
