Le bouton poussoir Legrand associé à un télérupteur reste le montage de référence pour commander l’éclairage d’un escalier depuis trois points ou plus. Contrairement au va-et-vient, limité à deux commandes, le branchement bouton poussoir Legrand permet d’ajouter autant de points de commande que nécessaire sur un même circuit, sans modifier le câblage existant entre chaque interrupteur.
Télérupteur et bouton poussoir Legrand : le câblage qui change tout en escalier
Nous observons régulièrement une confusion entre le montage va-et-vient et le montage par télérupteur avec boutons poussoirs. La différence est structurelle : dans un va-et-vient, deux interrupteurs sont reliés par des fils navettes et la commutation se fait mécaniquement dans chaque mécanisme. Avec un télérupteur, chaque bouton poussoir envoie une simple impulsion au télérupteur (installé dans le tableau électrique ou en boîte de dérivation), qui commute le circuit d’éclairage.
A lire en complément : Tutoriel pas à pas pour changer code cadenas 3 chiffres en toute sécurité
Le poussoir ne porte pas la charge de la lampe. Il transmet un signal basse intensité au télérupteur, qui lui supporte la coupure de phase vers le luminaire. C’est cette architecture qui rend l’ajout de points de commande aussi simple : chaque nouveau poussoir se raccorde en parallèle sur les deux mêmes fils de commande.
Pour un escalier à plusieurs niveaux, c’est la seule solution conforme et extensible. Un va-et-vient classique impose des fils navettes entre chaque interrupteur, ce qui devient vite ingérable au-delà de deux points.
A voir aussi : Disjoncteur diff type A ou AC : le bon choix pour votre tableau
Schéma de branchement bouton poussoir Legrand avec télérupteur
Le circuit se décompose en deux parties distinctes : le circuit de commande (les boutons poussoirs) et le circuit de puissance (le télérupteur vers la lampe).
Circuit de commande

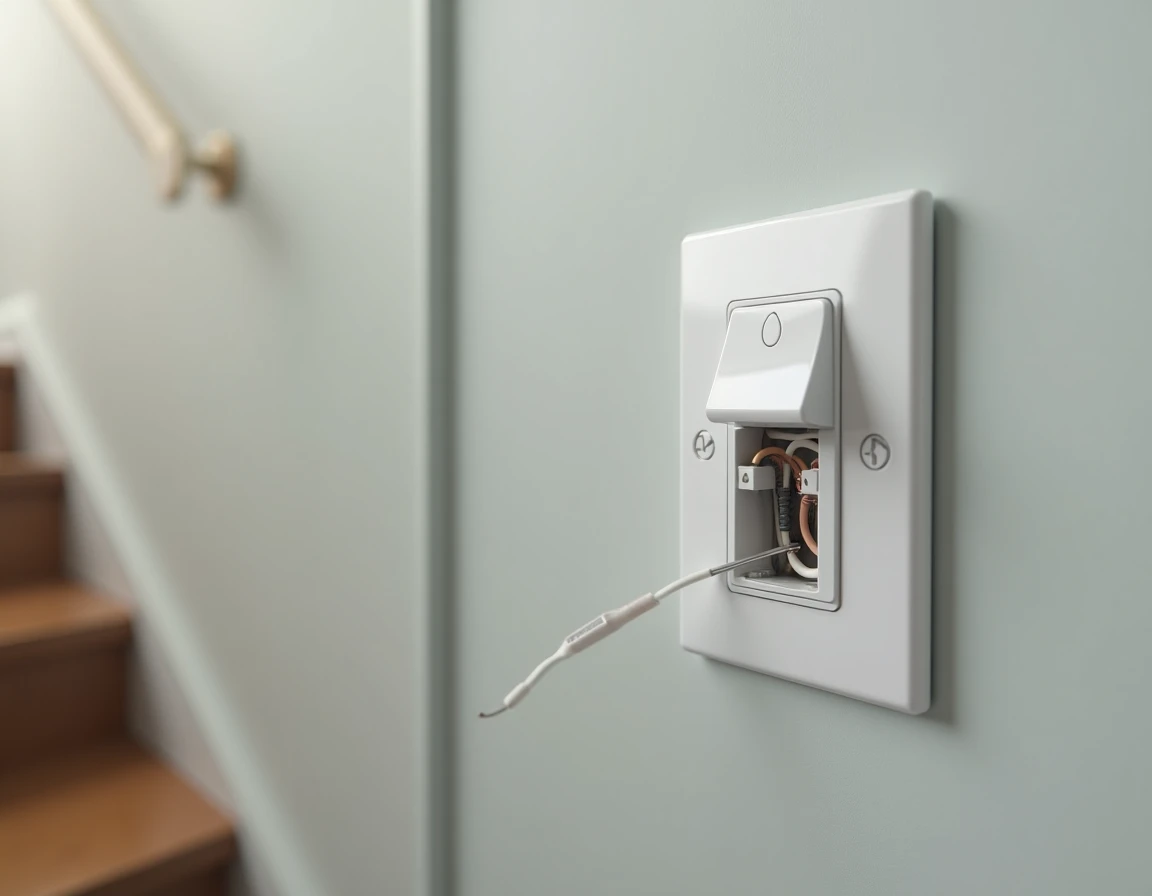

Tous les boutons poussoirs sont câblés en parallèle. Concrètement, sur chaque poussoir Legrand, deux bornes sont utilisées :
- La borne d’entrée reçoit la phase issue du télérupteur (fil de commande, souvent repéré en orange ou violet selon les habitudes de chantier)
- La borne de sortie renvoie vers la bobine du télérupteur (retour de commande)
- Chaque poussoir supplémentaire se branche sur ces deux mêmes fils, en dérivation, sans ordre particulier dans la chaîne
Le neutre n’est pas raccordé au bouton poussoir dans un montage standard. Seuls les poussoirs lumineux Legrand (avec voyant intégré) nécessitent un fil de neutre supplémentaire pour alimenter le voyant de localisation.
Circuit de puissance
Le télérupteur reçoit la phase du disjoncteur sur sa borne d’alimentation. Sa sortie alimente le luminaire. Le neutre et la terre arrivent directement au luminaire depuis le tableau ou la boîte de dérivation, sans passer par le télérupteur.
Le télérupteur se place obligatoirement en aval d’un disjoncteur dédié au circuit d’éclairage. La norme NF C 15-100 impose de respecter le nombre maximal de points lumineux par circuit et de séparer les conducteurs de phase, neutre et terre.
Conversion d’un va-et-vient existant en montage poussoir Legrand
C’est un cas fréquent en rénovation de cage d’escalier. Un ancien va-et-vient à deux points ne suffit plus, et le propriétaire souhaite ajouter une commande à un palier supplémentaire. Plutôt que de tirer de nouveaux fils navettes (opération lourde dans des gaines encastrées), la conversion vers un télérupteur avec boutons poussoirs simplifie le chantier.
La méthode consiste à remplacer les deux interrupteurs va-et-vient par des boutons poussoirs Legrand, puis à installer un télérupteur au tableau. Les anciens fils navettes entre les deux interrupteurs deviennent les fils de commande du télérupteur. Le fil de phase et le retour lampe sont redistribués au tableau.
Attention : cette réutilisation des fils navettes suppose que leur section est compatible (généralement en 1,5 mm², ce qui convient pour un circuit de commande). Nous recommandons de vérifier l’état de l’isolant et la continuité de chaque conducteur avant de rebrancher.
Sécurité et séquence de travail pour le branchement d’un bouton poussoir
La mise en œuvre suit une séquence non négociable :
- Couper le disjoncteur du circuit concerné au tableau électrique, pas uniquement l’interrupteur différentiel
- Vérifier l’absence de tension sur chaque conducteur avec un VAT (vérificateur d’absence de tension), y compris sur les fils navettes réutilisés
- Raccorder le circuit de commande (poussoirs) avant le circuit de puissance (télérupteur vers lampe)
- Tester le fonctionnement de chaque poussoir avant de refermer les boîtiers d’encastrement
Ne jamais tester sous tension avec les doigts sur les bornes du télérupteur, même si le circuit de commande semble basse intensité. La bobine du télérupteur est alimentée en 230 V sur les modèles Legrand les plus courants.
Choix du bouton poussoir Legrand : gamme et compatibilité télérupteur
Legrand propose des poussoirs dans ses gammes Céliane, Dooxie et Mosaic, tous compatibles avec les télérupteurs bipolaires ou unipolaires de la marque. Le poussoir standard est un modèle NO (normalement ouvert) : au repos, le circuit de commande est ouvert. L’appui ferme le contact et envoie l’impulsion.

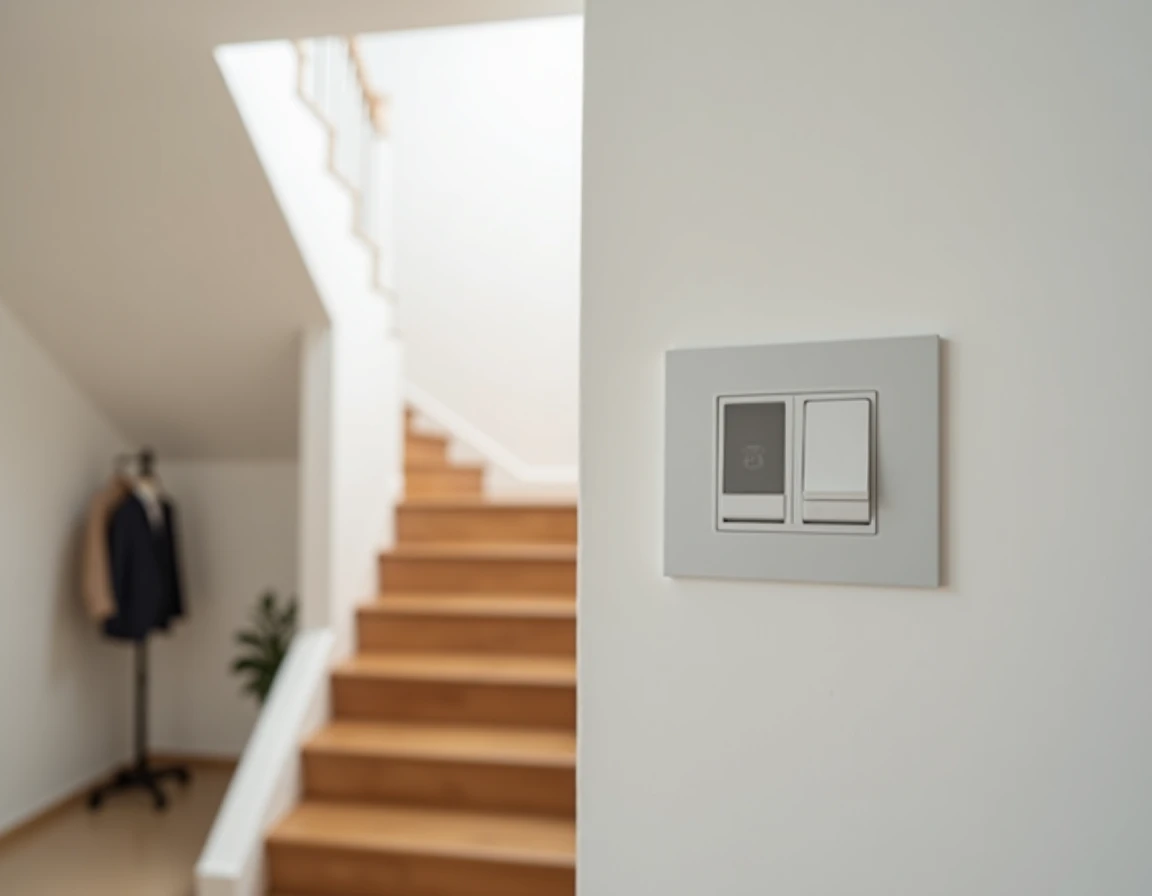

Pour un escalier, le poussoir lumineux avec voyant de localisation est le choix le plus adapté. Il permet de repérer la commande dans l’obscurité, ce qui est le cas typique d’une cage d’escalier non éclairée en permanence. La gamme Céliane propose ce voyant en option, tandis que la gamme Dooxie l’intègre dans certaines références en blister.
Le courant nominal des poussoirs Legrand est de 6 A, largement suffisant pour piloter la bobine d’un télérupteur. La compatibilité avec un télérupteur silencieux (électronique) ou un télérupteur électromécanique ne pose pas de problème : le poussoir reste un simple contact sec.
Un dernier point souvent négligé : la profondeur de la boîte d’encastrement doit être vérifiée avant l’achat. Les mécanismes Céliane nécessitent une profondeur minimale de 40 mm. Sur des cloisons anciennes avec des boîtiers peu profonds, un adaptateur ou un remplacement du boîtier sera nécessaire pour un montage propre et conforme.
